LY-150板框式加壓濾油機過濾圖片
2019-8-1 16:13:01??????點擊：
LY-150板框式加壓濾油機用途，專供電廠、變電所(站)、供電所、油庫(包括工廠油庫)及有關工廠企業對變壓器油、電容器油及各種絕緣材料油等油液進行過濾，驅除其水份和雜質，提高油液的耐壓強度，對液壓用油、潤滑油等，通過加溫，降低粘度的方法，亦可進行過濾，以使費油再生，節約能源。

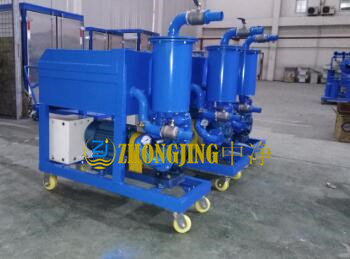

設備圖片：
LY-150板框式加壓濾油機是由齒輪泵l、濾清器4、安全閥5、回油閥3、放液水嘴7、濾床8(包括壓力表、濾板、濾框、濾紙、油盤)、前支架12、后支架9、底盤11、拉桿13、聯軸器10及電動機安裝在底盤之上濾床之下，濾清器安裝在齒輪泵的前側，在濾清器上裝有回油閥，并用聚氯乙烯管與油盤連接，濾床安裝于齒輪泵與前后支架上邊，其中濾板、濾框(見表1)順序交替地組成各個獨立的過濾室，濾紙夾在濾板與濾框之間。進、出油口膠管連接在進、出管接頭15、6上，被濾油液從濾清器進油孔處吸入，通過濾清器去除較大雜質后，再進入齒輪泵。由于電動機通過聯軸器帶動齒輪泵旋轉，使齒輪對油液產生擠壓作用，因而使濾油液流進濾床，滲透出濾油紙將油中雜質濾凈。由于濾油紙的毛細管作用，可以吸收油中殘留水份。然后將濾油液從油管排出。安全閥的作用是控制管道系統的壓力，當油壓超過規定值時，安全閥就立即啟動，使濾油液在泵中自行循環，油壓不再上升，以確保設備安全運轉?；赜烷y借助齒輪泵進油口的真空作用，將油盤內的油吸入濾清器。放液水嘴供取油樣進行耐壓及其它理化性能試驗。由于本機采用底盤滾輪14結構，可以通過人力拉動拉桿進行移動。
LY-150板框式加壓濾油機配套產品：電熱恒溫箱，系板框式加壓濾油機配套產品，用于干燥濾油紙;亦可單獨供工廠、學校、醫院化驗室用于無揮發性，不易燃物的烘焙干燥，沖孔器，系濾油機配套產品，用于濾油紙進、出油孔的沖制。
LY-150板框式加壓濾油機采用先進技術和工藝，具有濾油粘度大,速度快等優點，有鋁合金和高強度尼龍兩種板框供選擇，是鑄鐵板框升級產品,鑄鐵板框有笨量、易損壞、易吸附雜質不易清理等缺點，尼龍板框具有韌性好，重量輕，干凈等優點，有使用時間長，移動方便等優點，特別適用于食品行業植物油過濾;設有自動、 手動互換回油裝置;采用高壓低音葉片泵、噪聲低等特點。
重慶中凈過濾設備制造有限公司屬國家機械電子工業部定點生產企業，積累近二十年的制造經驗，產品質量優良，暢銷國內外，深受用戶歡迎;具有結構緊湊、體積小、重量輕、移動方便、操作簡單、性能可靠、過濾效率高等特點。
LY-150板框式加壓濾油機操作規程
a)操作者必須熟悉本機性能及調試方法。
b)清洗管道系統和機器內腔。
c)機器啟動后，應經常檢查壓力表的讀數和機器的運轉情況，一旦發生機器異常，應立即停機，排除故障后再開機。
d)根據濾油容量，待循環過濾2～3倍的濾油量后，旋開放油水嘴，取出油樣試驗，直至合格為止。
e)工作一定時間后，壓力升高到0.5MPa以上或壓力比初始?jí)毫ο陆担到y(tǒng)濾紙擊破或?yàn)V紙吸收大量的水份毛細孔擴張，這兩者都已失去過濾能力。
f)安全閥在出廠前已經檢查調整好，并用鉛印加封，不得隨意拆卸。如確有必要進行調整時，須試驗合格后方可繼續使用。
g)工作時應注意油標，如油盤內存油過多時，可開啟回油閥，將油盤內存油放凈，再關閉回油閥。
h)當油內水份過多時，應將油液加溫，使水份蒸發一部分，待冷卻至室溫時再進行過濾。
i)過濾結束，應清理機器，涂上防銹油，放在干燥通風之處。
LY-150板框式加壓濾油機機器的維護與保養：
a)所有密封表面，不用時應涂上防銹油，防止密封表面銹蝕(如濾板、濾框、止推板、壓緊板等)。
b)濾網、梯形螺桿等清洗干凈，涂防銹油。
c)所有管道接頭，應包扎封口，防止異物進入管道系統。
d)機器在移動過程中，防止撞擊、翻倒，以免損傷機器和降低機器工作性能。
e)產品不應露天存放，以免風吹、雨淋、日曬、夜露和塵土粘沾，如條件限制不得已時須采取防雨措施。
九、使用限制
本機在下列情況下禁止使用：
a)海拔高度超過1000米。
b)周圍介質溫度高于+40℃低于-10℃。
c)空氣相對濕度大于85%。
d)有防爆要求場合，須選用帶防爆電動機的濾油機。
e)無防雨設施或充滿水蒸氣的環境。
f)過濾汽油、煤油和含酸、堿成分的揮發性液體。
